图纸通 V8.17.0

图纸通是一款功能强大的手机看图、分享图纸、批注图纸、沟通图纸、管理图纸及项目协作的软件。支持40多种3D模型和2D图纸格式，无需安装任何CAD软件即可在手机上浏览、批注和讨论图纸。提供云端看图、图纸分享、批注、沟通、管理以及团队协作等全方位功能，可应用于产品研发设计、生产制造、售后服务等多个环节的技术交流工作。

简介

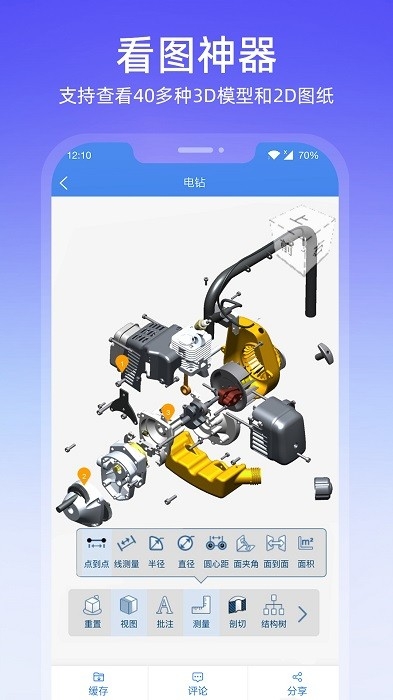

1、手机便捷看图

图纸通支持30多种3D模型、CAD图纸的手机在线浏览，通过图纸通，可以直接打开查看微信、QQ、钉钉、企业微信中所接收到的图纸。支持SolidWorks、Creo、STEP、IGES、STL、DWG等。

2、强大的交互功能

提供强大的3D模型和CAD图纸的图形查看、交互功能，可进行多角度查看产品3D模型外观结构、BOM信息、PMI信息、测量等

3、批注、评论图纸

可以对3D模型和2D图纸进行批注及评论留言说明，进行专业技术沟通

4、安全的分享图纸

可以将手机或电脑本地3D模型和CAD图纸一键分享给他人，提供【公开】和【加密】分享。

5、全面的图纸管理

提供个人及团队的【图纸网盘】功能，将上传的3D模型和CAD图纸和技术文档进行分类管理、存储、共享。

6、高效的项目协作

可创建项目组，与项目成员基于图纸和技术文档进行技术沟通。

特色

1、随时随地协同工作

同时支持PC端、移动端，可在PC电脑、微信、手机浏览器等查看产品3D模型、2D图纸和技术资料文件，并进行技术沟通和交流。

2、强大的交互、协同功能

提供强大的三维图形查看、交互功能，如：多视角查看、查看内部结构、查看剖面图、边线显示、查看设计特征等。

3、支持多种格式在线浏览

支持多种CAD格式、多种图片格式的在线浏览，完全基于浏览器，不需要安装任何插件。

4、便捷的邀请、分享方式

支持微信、qq进行邀请和分享。

亮点

1、研发设计

设计工程师可方便地与企业内部或外部的设计人员进行技术交流和沟通，提高产品设计效率和设计品质，降低沟通成本。

2、生产制造

设计工程师可方便地与企业内部或外部的生产制造人员、质量管理人员进行技术交流和沟通，提高生产效率和制造品质。

3、售后服务

售后技术人员可方便地与客户进行安装调试、产品维修方面的技术交流和沟通。

怎么下载图纸？

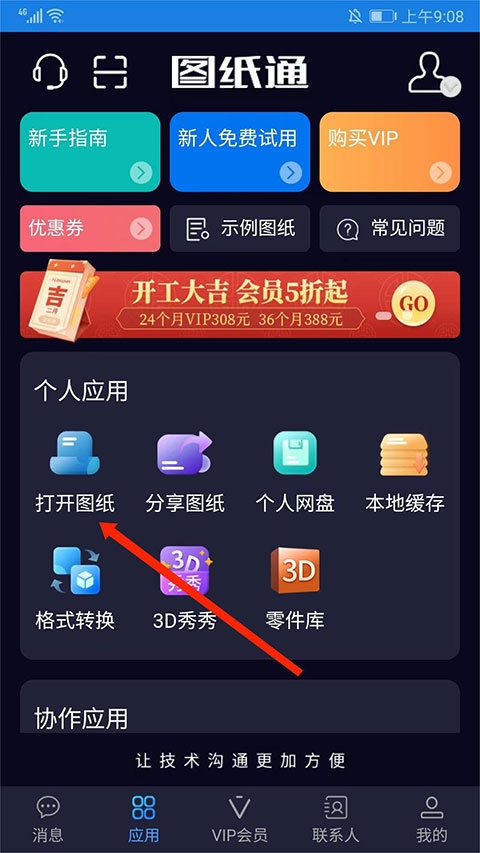

1、首先选择“打开图纸”选项，

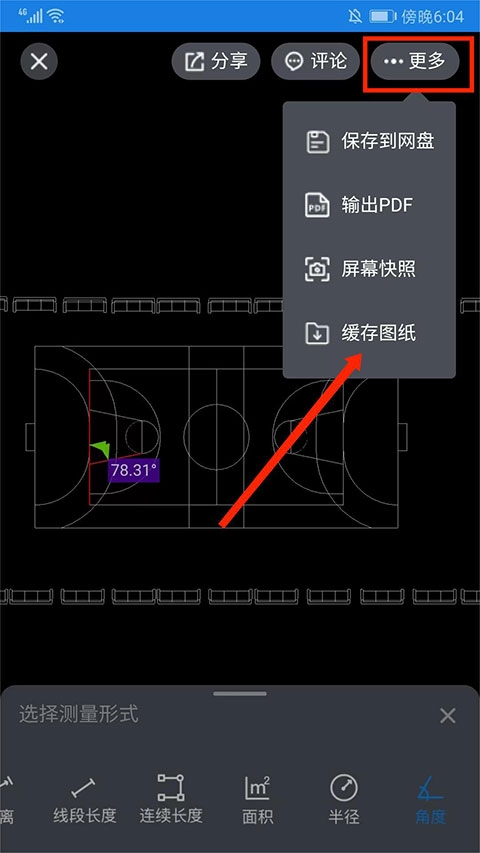

2、然后对图纸编辑完成后，选择右上角“更多”，点击“缓存图纸”，

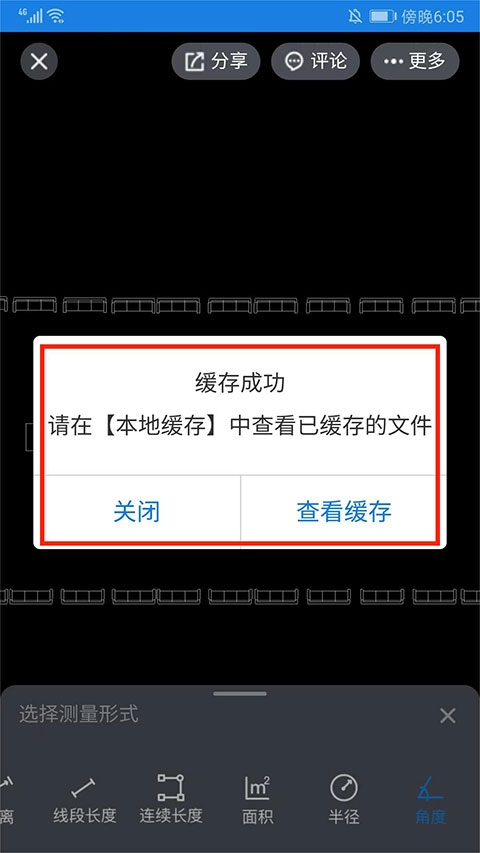

3、即可看到“请在本地缓存中查看已缓存的文件”，图纸下载完成。

常见问题

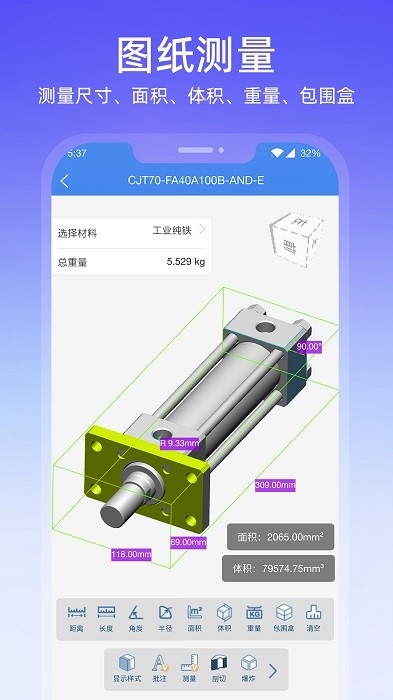

怎么测量尺寸

1、进入应用页面，点击【打开图纸】。

2、选择手机本地图纸打开或者从微信/QQ等软件打开。

3、进入图纸页面后，点击【测量】，测量功能需要开通VIP权限。

4、可测量的数据包括坐标、距离、线段长度、连续长度、面积、半径、角度，这里以距离为例。

5、选择【点到点】，选取测量点，显示测量距离。

怎么下载文件

1、进入应用页面，点击【图纸网盘】。

2、选择需要的文件，点击右侧的“...”，选择【缓存】。

3、需要注意的是会员用户才能下载文件，点击【前往购买】，支付会员费用即可下载文件。

怎样修改背景

1、进入应用页面，打开图纸。

2、在图纸浏览页面，点击【背景色】，可以在黑到白的图卡中选择合适的背景色。

更新日志

v8.17.0

UI改进及BUG修复，改善使用体验。

v8.16.0

UI改进及BUG修复，改善使用体验。

v8.15.0

1、新增格式转换功能支持选择微信文件；
2、其它UI改进及BUG修复，改善使用体验。

v8.12.1

1、新增支持16种2D格式转换功能；
2、格式转换UI及交互的更新优化；

v8.10.1

1、格式转换入口优化；
2、其它UI改进及BUG修复，改善使用体验。

v8.9.1

1、打开本地图纸和测量功能优化升级；
2、其它UI改进及BUG修复，改善使用体验。
